产品特性

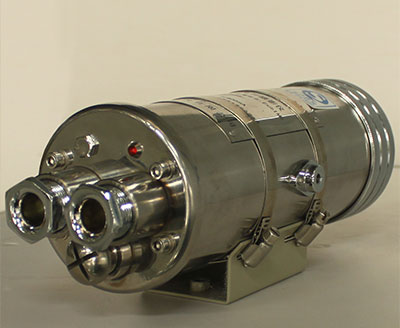

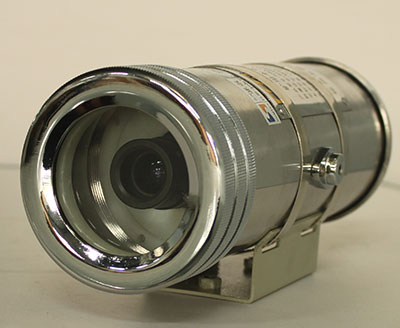

本摄像机由本安外壳、镜头、CCD、光发射板、DC/DC电源模块以及接线端子组成。外界景物的光线通过玻璃视窗进入镜头，聚焦在摄像头的CCD芯片上，由CCD摄像头输出全电视信号，经过放大直接输出本安视频信号，别外本安视频信号又进入光发射板，经过调制后输出光信号。该光信号可由光纤直接输出。
摄像仪能在最低照度为2Lux下看清实物，并将采集到的实时图像转换为光信号和视频信号输出。
防爆型式：矿用本质安全型，标记为“ExibI Mb”。
煤安标志编号：MAA100007
防爆合格证号：2094161
执行标准：Q/320307KAA21-2012
使用环境
a) 环境温度：0℃～40℃；
b) 平均相对湿度： 不大于95％（25℃）；
c) 大气压力： 80kPa～106 kPa；
d) 机械环境：无显著振动和冲击的场合；
e) 煤矿井下有甲烷，煤尘爆炸混合物，无破坏绝缘的腐蚀性气体场所；
安装方式
本摄像仪应由人员携带至现场安装，可吊在支护顶板的钢梁上，或用托架装于巷道壁上。本摄像仪采用标准镜头，接好线后，旋下前壳，露出镜头，对准景物调好焦距及根据现场光照情况调好光圈，即可正常工作。
结构特征
外形尺寸：90mm×286mm（直径×高）
整机重量：约3Kg
主要技术指标
1、供电电源：直流12V
2、工作电流：≤800mA
3、图像质量
在最低环境照度2 Lux 下：
a) 水平清晰度：350TVL；
b) 灰度鉴别等级：7级；
4、具有两种信号输出方式（在环境照度50 Lux～300 Lux 下）：
a）视频信号输出
视频信号输出为正极性全电视信号
视频输出信号标称值为1.0V（75Ω不平衡负载）；
视频信号输出幅度为(0.7V±0.2V)；
同步信号输出幅度为(0.3V±0.1V）。
b）光纤输出
输出口数量： 1个
光纤模式： 单模/单纤
接口方式： FC
光发射波长： 1310nm；
光输出功率: -10~0dBm；
最大传输距离： 10Km（光接收机的接收灵敏度-20dBm,使用MGTSV型单模光缆，光纤接点总数8个，其中热熔接点3个，冷熔接点3个，活动连接点2个）。
5、功能
a）在最低照度2Lx下能看清实物。
b）将采集到的实时图像转换为光信号和视频信号输出。
